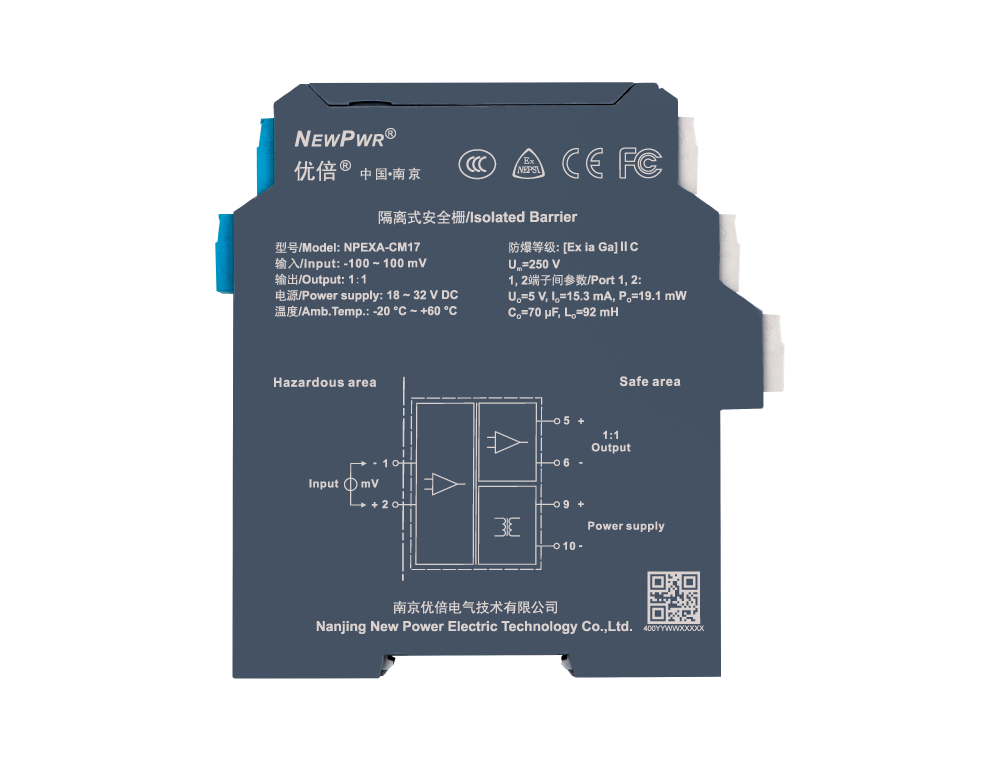

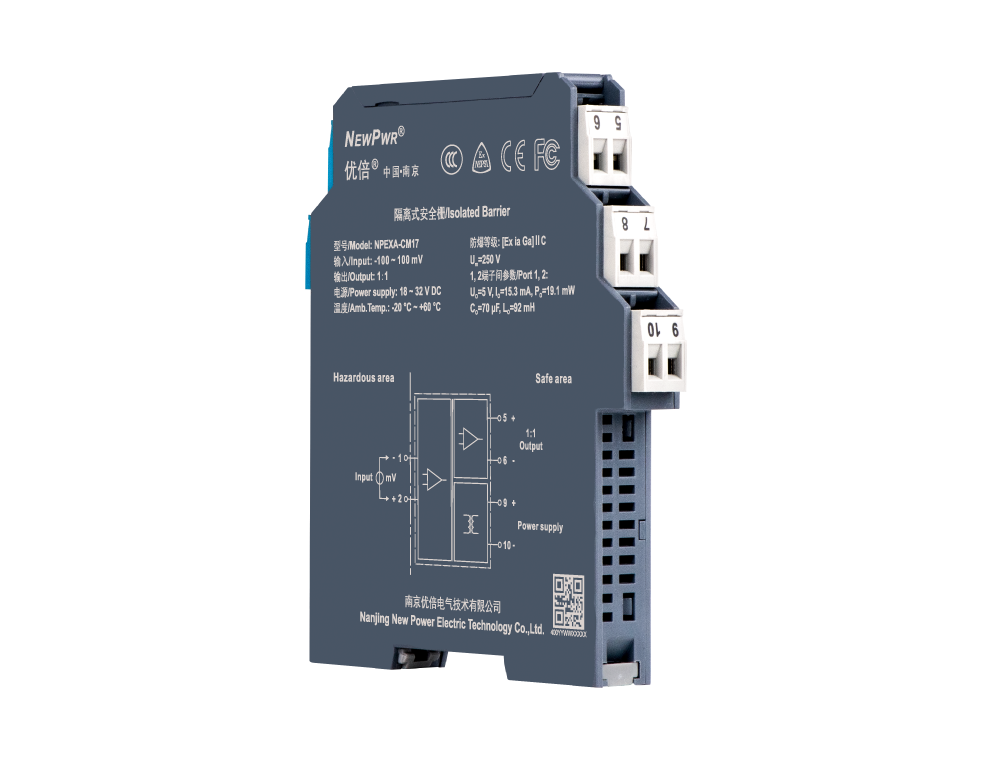

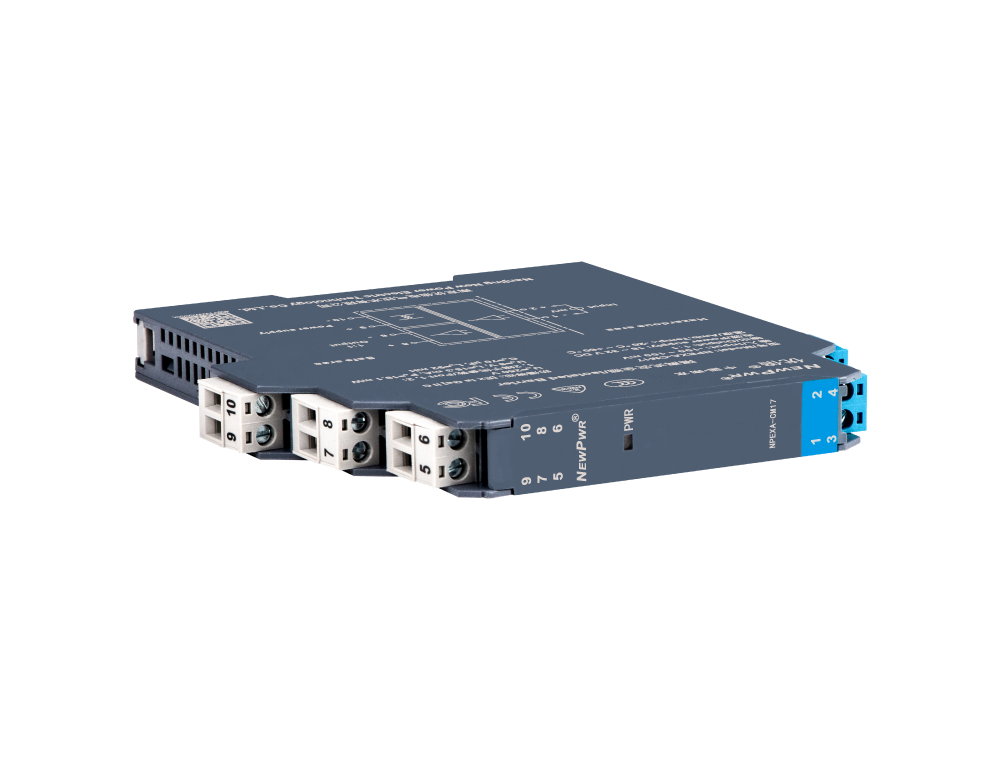

NPEXA-CM17

毫伏输入安全栅 ，将危险区的毫伏信号 ，经隔离输出1:1毫伏信号到安全区。该产品需要独立供电 ，输入、输出和电源三端隔离。
中国·37000威尼斯(股份)有限公司-官方网站 中国·37000威尼斯(股份)有限公司-官方网站

输入

输出（具体型号见型谱）

通道

供电

分享
NPEXA-CM17

【核心技术】


【安装与拆卸】






安装                                                                      拆卸




【技术参数】 电源 输入 输出 传输特性 基本参数 EMC特性 工作环境 【机械特性】 机械特性 【认证信息】 认证信息
电源
供电电源 18 ~ 32 V DC
输入
输入信号 -100 ~ 100 mV
输入阻抗 ≥ 20 MΩ
输出
输出信号 1 : 1
输出阻抗 55 Ω
传输特性
转换精度 信号类型 测量范围 量程范围/转换精度
传输精度 0.05 %F.S.
温度漂移 0.005 %F.S. /℃
基本参数
响应时间 ≤ 2 ms
工作功耗 0.4 W
EMC特性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
储存温度 -40 ℃ ~ +80 ℃
应用场所 安装于安全区 ，可连接0区、1区、2区；ⅡA、ⅡB、ⅡC；T4 ~ T6危险区的本安设备
机械特性
连接方式 螺钉连接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
安装方式 DIN35 mm导轨安装
认证信息
产品认证 NEPSI, CE, FCC, CCC
防爆等级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 5 V (1、2端子间)
Io 15.3 mA (1、2端子间)
Po 19.1 mW (1、2端子间)
Co 70 μF (1、2端子间)
Lo 92 mH (1、2端子间)
