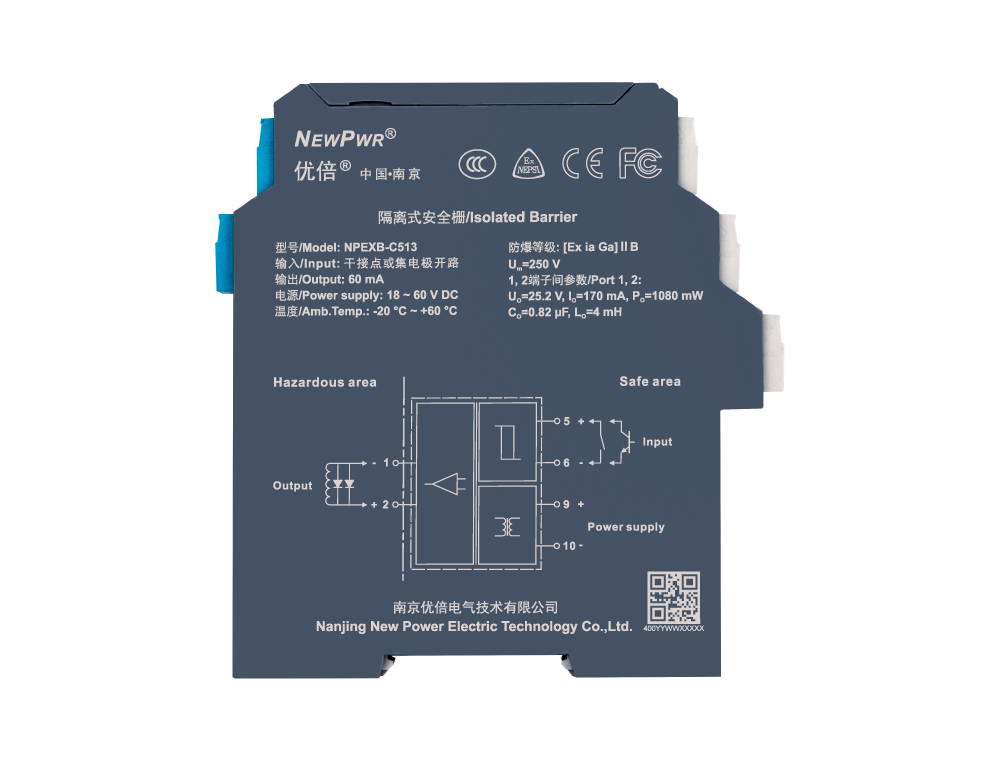

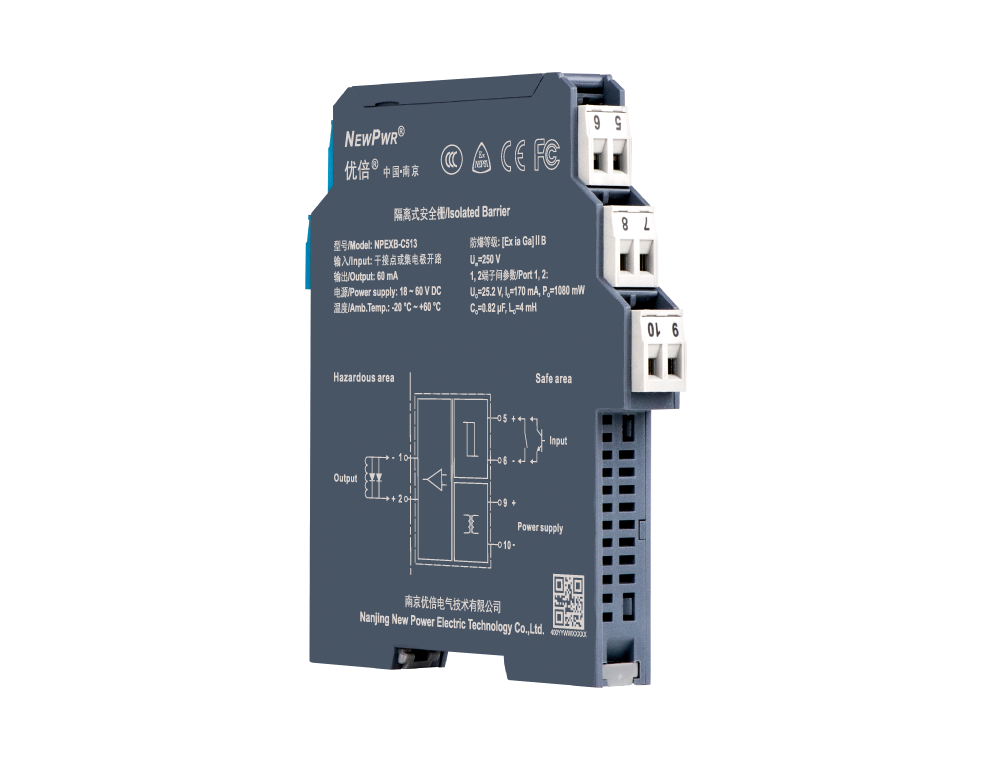

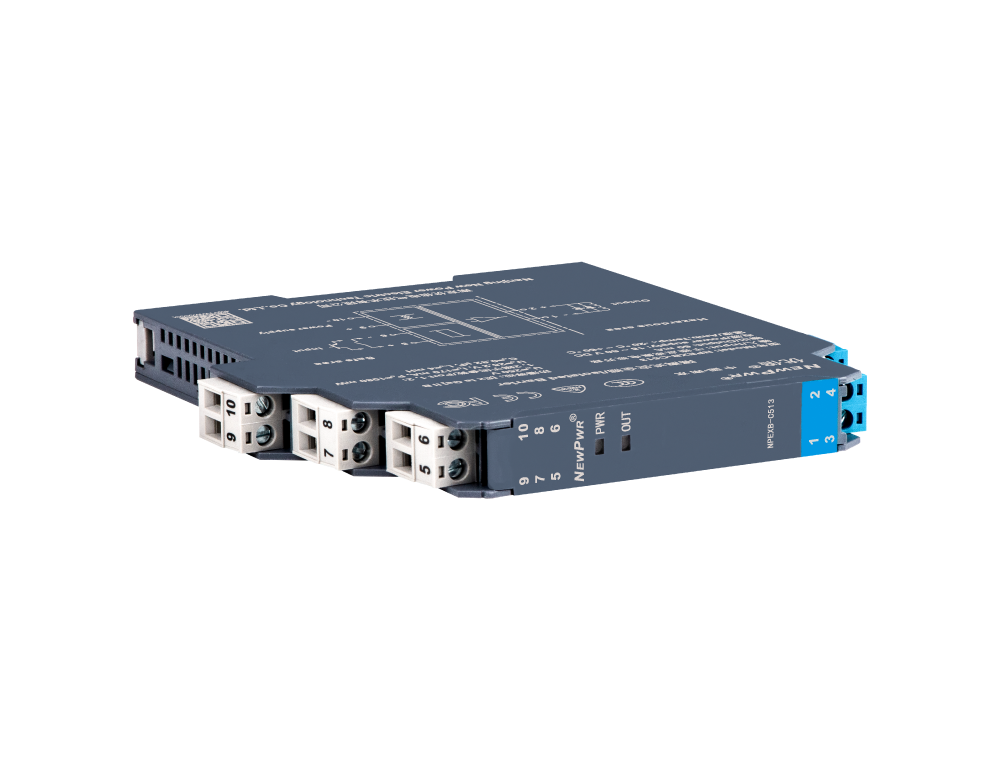

NPEXB-C513

开关量输出型安全栅 ，将安全区的电源通过干接点或集电极开路信号控制方式 ，驱动危险区的本安小功率设备 。如电磁阀、声光报警器等本安设备 。该产品需要独立供电 ，输入、输出和电源三端隔离 。
中国·37000威尼斯(股份)有限公司-官方网站 中国·37000威尼斯(股份)有限公司-官方网站

输入

输出

通道

供电

分享
NPEXB-C513

【核心技术】


【安装与拆卸】






安装                                                                      拆卸




【技术参数】 电源 输入 输出 基本参数 EMC特性 工作环境 【机械特性】 机械特性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 干接点或集电极开路
输出
输出电压 ＞ 12 V DC
输出电流 ≤ 60 mA
开路电压 22 V DC
基本参数
响应时间 ＜ 20 ms
工作功耗 ≤ 1.8 W
EMC特性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
储存温度 -40 ℃ ~ +80 ℃
应用场所 安装于安全区 ，可连接0区、1区、2区；ⅡA、ⅡB；T4 ~ T6危险区的本安设备
机械特性
连接方式 螺钉连接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
安装方式 DIN35 mm导轨安装
认证信息
产品认证 NEPSI, CE, FCC, CCC
防爆等级 [Ex ia Ga]ⅡB
最高电压（Um） 250 V
Uo 25.2 V (1、2端子间)
Io 170 mA (1、2端子间)
Po 1080 mW (1、2端子间)
Co 0.82 μF (1、2端子间)
Lo 4 mH (1、2端子间)
中国·37000威尼斯(股份)有限公司-官方网站
NPPB-DIN 总线供电导轨
符合EN 60715 ，2根导电轨道插入35mm的DIN导轨中；为所有安装在供电导轨上的C/K系列仪表提供直流供电；标准长度0.3m ，0.35m ，0.4m ，0.7m；减少布线和维护
中国·37000威尼斯(股份)有限公司-官方网站
NPPB-BS210 I/O端子基座
连接导轨BUS基座 ，外部供电通过基座的接线端子引入 。如果选择了冗余电源？ ，此端子可不用选择 。
中国·37000威尼斯(股份)有限公司-官方网站
NPPB-BSC028 防尘盖
；ね饴兜淖芟 ，根据需要可以拆分组合 。
中国·37000威尼斯(股份)有限公司-官方网站
NPPB-SS5 限位器
用于位置固定 ，标配2个一组
中国·37000威尼斯(股份)有限公司-官方网站
NPPB-TS35B 固定片
材质：金属铁 ，用于导轨承重加固 ，标配2片 。
中国·37000威尼斯(股份)有限公司-官方网站
NPEXA-C11

一入一出

热电偶输入安全栅
